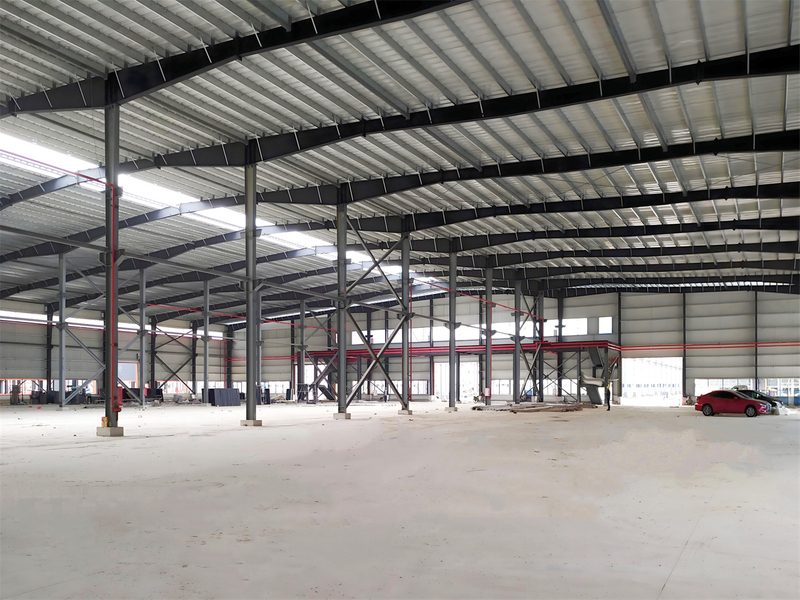

Этот большой двухпролетный цех со стальной конструкцией специально спроектирован для производства ковровых изделий. Его более прочная конструкция отличается просторной планировкой шириной 36 метров, длиной 100 метров и высотой 7,5 метров, что делает его идеальным для размещения крупномасштабного производственного оборудования и материалов.
(Место реализации проекта: Узбекистан)
Стальная конструкция обеспечивает долговечность, гибкость, и эффективность, обеспечение надежного фундамента для производства высококачественных ковров.
1. Нагрузки
Собственная нагрузка на крышу: 0,25 кН/м 2
Временная нагрузка на крышу: 0,3 кН/м2
Скорость ветра или ветровая нагрузка: 100 км/ч.
Антисейсмический: 7 класс
2. Материалы (Q235B/Q355B)
Стальная колонна: HN350X175X7X10 мм (20,7 тонны)
Ветровая колонна: ХН300Х150Х6,5Х9 (2,42 тонны)
Стальная балка: ХН300Х150Х6,5Х9 (25,75 тонны)
Стяжной стержень: ∅89X3,0 (3,98 тонны)
Крепление колонны: Стальной стержень ∅22 (0,72 тонны)
Горизонтальное крепление: Стальной стержень ∅22 (1,06 тонны)
Коленный бандаж: L50X3.0 (1,17 тонны)
Фонарь: [16 U-образный стержень (2,88 тонны)
Прогон крыши (оцинкованный): С160*60*20*2,0 (20 тонн)
Прогон стены (оцинкованный): C160*60*20*2,0 (10,26 тонны)
Соединительная пластина: Стальная пластина толщиной 6–20 мм (6,48 тонны)
Панель крыши: Сэндвич-панель EPS 50 мм (3694 кв.м)
Стеновая панель: Сэндвич-панель EPS 50 мм. (2082 кв.м)
Раздвижная дверь: Ш4000*В3000 (4 шт.)
Стальная дверь: В1600*В2200 (4 шт.)
Алюминиевое раздвижное окно: В3000*В1250 (36 шт.)
Желоб: 2,0 мм оцинкованный (304 м)
Нижняя труба: ∅110 ПВХ с фурнитурой (396м)
Обрезка: стальной лист 0,5мм (1532м)
3. Сварка
Минимальный размер угловой сварки для всех, не определенных в
чертежи должны быть толщиной 6 мм с полной сваркой.
4. Крепежные детали (болты и гайки) для расшивки.
Высокопрочные болты класса 10.9, используемые для соединения стальных колонн и
высокопрочные болты напорного типа класса 10.9, используемые для соединения
конструкционные элементы.
5. Удаление ржавчины и покраска.
Дробеструйная очистка до 2,5 и нанесение краски следующим образом.
2 слоя первичной антикоррозионной краски 80 микрон.
1 слой алкидной финишной краски 30-40 микрон.
Высокая прочность и долговечность
Легкий вес, снижение затрат на фундамент
Быстрое строительство с использованием сборных компонентов
Гибкая конструкция для больших пролетов и открытых пространств
Экономичность и сокращение отходов
Экологически чистый и пригодный для вторичной переработки
Устойчивость к стихийным бедствиям
Низкие требования к техническому обслуживанию
Расширяемый и легко модифицируемый
Современный и эстетичный внешний вид
Функция проектирования
Производственные предприятия
Мастерские по ремонту транспортных средств и оборудования
Холодильные склады
Объекты энергетики и коммунального хозяйства
Промышленные перерабатывающие заводы
Сельскохозяйственные Здания
